(cliccare sulle immagini per ingrandirle). Questa volta tratteremo un semplice collegamento di cavo UTP e RJ45 Tratteremo un collegamento DIRETTO ed uno INCROCIATO(crossover).
Il collegamento Diretto serve a collegare i PC verso HUB o SWITCH.
Il collegamento incrociato serve a collegare tra di loro due PC o un ROUTER ad un HUB o SWITCH (se non presente la porta up-link).

Scopriamo un cavo collegato Diretto secondo lo standard EIA568A

Una volta rimosso la guaina, si scoprono quattro coppie di file avvolti tra di loro a due a due e di colore diverso in modo da avere otto fili separati, ma fare attenzione a non confondere i bianchi.
La configurazione del cavo la potete vedere in Tabella 1.

Tabella 1: Collegamento cavo tipo Diretto
Connettore 1 RJ45 Connettore 2 RJ45
Bianco/Verde Bianco/Verde
Verde Verde
Bianco/Arancio Bianco/Arancio
Blu Blu
Bianco/Blu Bianco/Blu
Arancio Arancio
Bianco/Marrone Bianco/Marrone
Marrone Marrone
Nota bene : se i colori del cavo sono diversi basta mantenere le corrispondenze giuste.

Attenzione l’aletta a scatto è in questa figura, dalla parte di sotto per cui in figura è tratteggiato (praticamente tenendo il connettore nella posizione indicata , i fili entrano dal basso e l’aletta si trova sotto).

SCHEMA CAVO RJ-45 ( DIRETTO )

RJ-45 ( 1 )

RJ-45 ( 2 )

TX +

1

1

TX +

TX –

2

2

TX –

RX +

3

3

RX +

Riservato

4

4

Riservato

Riservato

5

5

Riservato

RX –

6

6

RX –

Riservato

7

7

Riservato

Riservato

8

8

Riservato

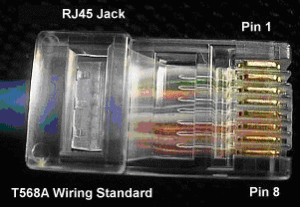

Inserire i fili nel connettore RJ45 tenendoli sempre allineati stretti tra le dita. Il connettore deve avere la linguetta in basso, non in vista. La guaina isolante deve arrivare giusto vicino al bordo del connettore.
Quindi inserire il connettore nella pinza a crimpare con la pinza il connettore in modo da fermare i fili. Eseguire le stesse operazioni per l’altro capo del cavo con l’altro RJ45.

Il collegamento INCROCIATO serve a collegare due P.C. o MACCHINE tra di loro senza l’ausilio di nessun HUB o SWITCH
Cavo collegato Incrociato secondo lo standard EIA568B

Tabella 2: Cavo tipo Incrociato (Crossover).
Connettore 1 RJ45 Connettore 2 RJ45
Bianco/Verde Bianco/Arancio
Verde Arancio
Bianco/Arancio Bianco/verde
Blu Blu
Bianco/Blu Bianco/Blu
Arancio verde
Bianco/Marrone Bianco/Marrone
Marrone Marrone
Nota bene : se i colori del cavo sono diversi basta mantenere le corrispondenze giuste.

SCHEMA CAVO RJ-45 ( INCROCIATO )

RJ-45 ( 1 )

RJ-45 ( 2 )

TX +

1

3

TX +

TX –

2

6

TX –

RX +

3

1

RX +

Riservato

4

4

Riservato

Riservato

5

5

Riservato

RX –

6

2

RX –

Riservato

7

7

Riservato

Riservato

8

8

Riservato
